产品功能

产品功能

  1. 为电池组提供过压、欠压、过流、高温、低温，短路及充电反接等保护与恢复功能；

  2. 实现充放电过程中的SOC精确计量，SOH健康状态统计，实现充电过程电压均衡；

  3. 通过上位机软件人机交互，显示及设置电压、电流、温度等告警保护参数，存储及显示电池的运行状态实时数据和历史数据；

  4. 具有多种休眠及唤醒方式；

  5. 通过RS485总线实现电池包间并机通讯；通过高速CAN通讯或RS485通讯与逆变器进行数据通讯；

  6. 经由上位机软件人机交互进行参数配置和数据监控。

相关参数

相关参数

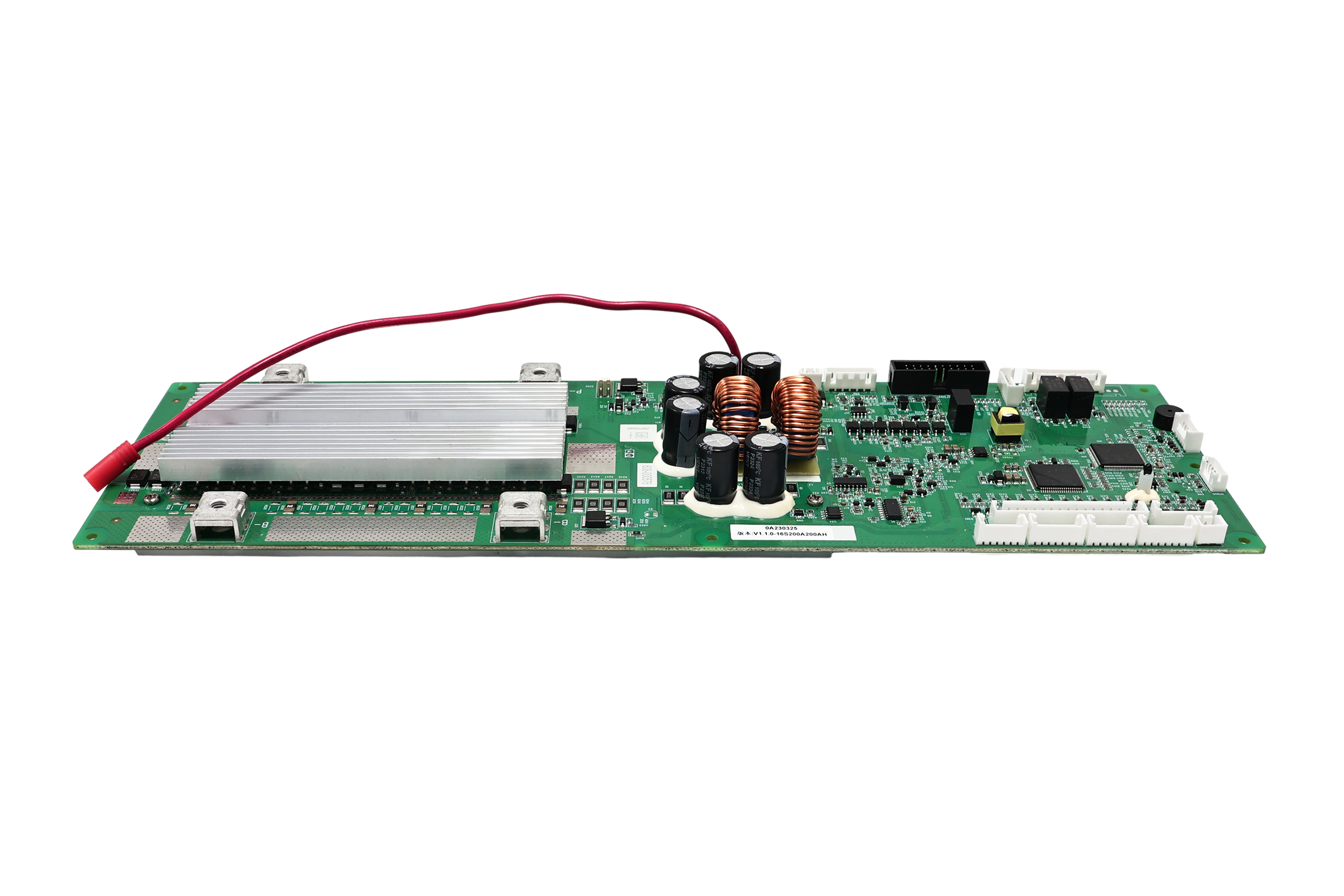

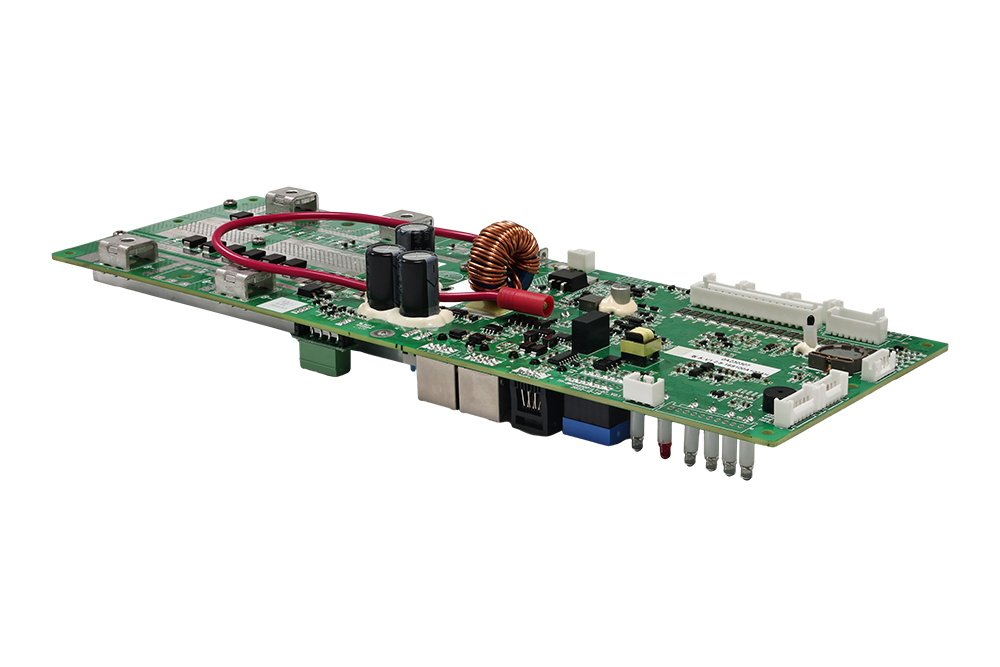

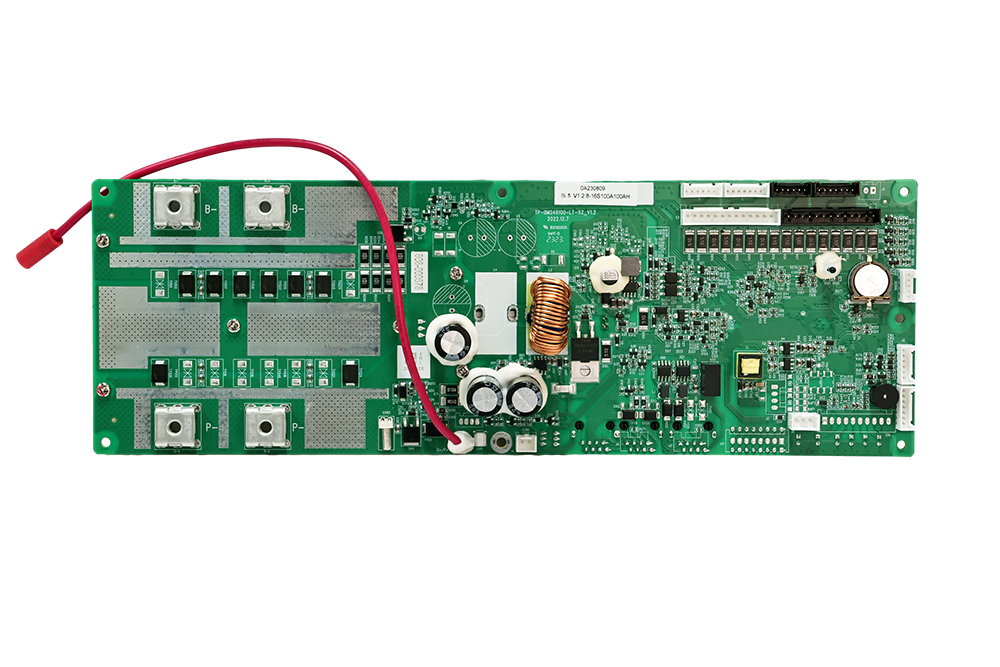

低压户用储能

低压户用储能

型号LT-48LT-52LT-07LT-55
适配电池8-16S磷酸铁锂电池组
工作温度范围-35°C-60°C
温度采集路数6路（4路电池/1路环境/1路MOS）
数据存储E2PROM最大支持1000条，可扩展大容量存储FLASH，支持2万条
充电限流能力10A/20A可选
检测性能指标单体电压检测精度：±5mV
电流检测精度：±2%
电芯温度检测精度：±2°C
安装方式分立式一体式左结构（兼容分体）一体式左结构（兼容分体）分立式
尺寸（长*宽*厚）300*100*40mm300*100*40mm300*100*40mm350*110*40mm
外部通讯方式2路RS485/1路CAN/
1路RS232		2路RS485/1路CAN2路RS485/1路CAN/
1路RS232		2路RS485/1路CAN/
1路RS232
最大持续通流能力100A 100A 100A 150A/200A
可扩展功能加热膜接口（最大5A），WIFI蓝牙模块，二次保护脱扣器接口，LCD屏（支持单色屏或彩屏），消防检测接口，CAN自动地址分配，陀螺仪防盗

高压户用储能

高压户用储能

类型参数
系统架构二级（主控+从控）
系统电压≤600V DC
模组均衡功能支持
最大并簇数量20簇
高压箱配置高压电源板（DC/DC、预充、熔丝、传感器、高压采集、通信模块）+主开关、接触器
从控配置16串32串
认证支持UL\IEC\GBT
人机界面4.3寸HMI或LED指示灯
远程升级WIFI或蓝牙
匹配PCS协议支持市面主流逆变器匹配（派能、迈格瑞能、锦浪、古瑞瓦特、德业、英威腾、科士达、盛弘、
固德威、首航、SMA、高斯宝），可根据客户需求扩展
产品名称型号功能描述
电池簇管理单元TP-BCU01D-H/S-12/24V储能二级主控，实时监测电池簇电压、电流、绝缘等状态，确保簇内高压安全、上下电和功率管理等功能，SOX估算、支持系统高压、电流信号采集
人机界面TP-HMI-4.3in-R-12/24V屏幕尺寸：4.3 寸；分辨率：480*272；外形尺寸：121.9*74.7*26.8mm；
工作温度:-20～+70℃
电池采集单元TP-CSU11A-16S18T-P-M-12/24V储能一级从控，采集单体电池电压、温度，对电池模组进行热管理，被动均衡100mA、采集16个单体电压、18个单体温度
电池采集单元TP-CSU09A-18S18T-P-M-12/24V储能一级从控，采集单体电池电压、温度，对电池模组进行热管理，被动均衡100mA、采集18个单体电压、18个单体温度
电池采集单元TP-CSU08C-24S28T-P-M-12/24V 储能一级从控，采集单体电池电压、温度，对电池模组进行热管理，被动均衡200mA、采集24个单体电压、28个单体温度
电池采集单元TP-CSU11B-32S32T-P-M-12/24V储能一级从控，采集单体电池电压、温度，对电池模组进行热管理，被动均衡100mA、采集32个单体电压、32个单体温度
高压电源板TP-HVP01A高压电源板（HVP）是户储堆叠-高压箱内的核心部件，集成了熔断器、分流器、预充、高压采集电路、DCDC、CAN通讯、菊花链转接功能，高压电源板方案具备结构紧凑、装配方便等优点，同时具有成本优势
模组均衡板TP-BCM01A双路冗余控制；从控高边控制；带过温保护功能；智能高效均衡回路；
具备均衡电路异常自诊断
